產品概述：整體型閥門電動裝置特點：電氣控製部分集合於閥門電動裝置內部，故稱為整體型，也叫一體化閥門電動裝置結構簡單，調試方便，適用於一般要求遠程控製場合；可獨立使用，無需配套控製箱即可運行配有就地控製開關及遠程DCS接點，就地和遠程均可操作工作環境和主要技術參數環境…

在線谘詢

產品詳情圖片集錦

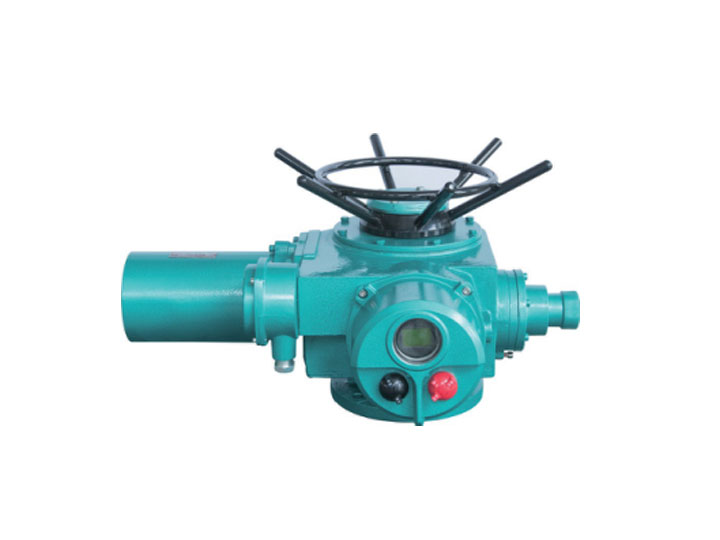

整體型閥門電動裝置
特點：電氣控製部分集合於閥門電動裝置內部，故稱為整體型，也叫一體化閥門電動裝置結構簡單，調試方便，適用於一般要求遠程控製場合；可獨立使用，無需配套控製箱即可運行配有就地控製開關及遠程DCS接點，就地和遠程均可操作

工作環境和主要技術參數
環境溫度：-20～+60°C （特殊訂貨-40～+80°C ）
防護等級：IP65 （特殊訂貨IP67）相對濕度：≤95％（+25°C）周圍介質：戶外型：用於無易燃、易爆、無腐蝕的環境中
隔爆型：ⅡA、ⅡB級T1-T4組爆炸性氣體環境防爆等級：隔爆型 ExdIIBT4
絕緣等級：F級
供電電源：常規三相 380V (50HZ)
特殊三相 415V、660V (50HZ、60HZ)
單相 220V、110V (50HZ、60HZ) （其它電源要求訂貨時提出）工作製：短時10分鍾工作製（特殊訂貨30分鍾）
輸入信號：a)開關量信號 24VDC（可內供電源）（整體開關型適用） b)模擬信號 4-20mA DC （整體調節型適用）輸出信號：閥位反饋信號4-20mADC 負載阻抗≤750Ω
輸出觸點容量：220VAC，5A；
遠控模式：常規控製及兩線控製（整體開關型適用）丟信模式：保持原位、開到位、關到位（整體調節型適用）保護功能：斷相保護、欠壓保護，相序鑒別及自動糾正力矩限位：結構簡單，性能可靠的雙向力矩保護
行程限位：采用十進製計數器原理行程限位機構，控製精度高；限位範圍：關限位0-100％開限位0-100％

型號分類

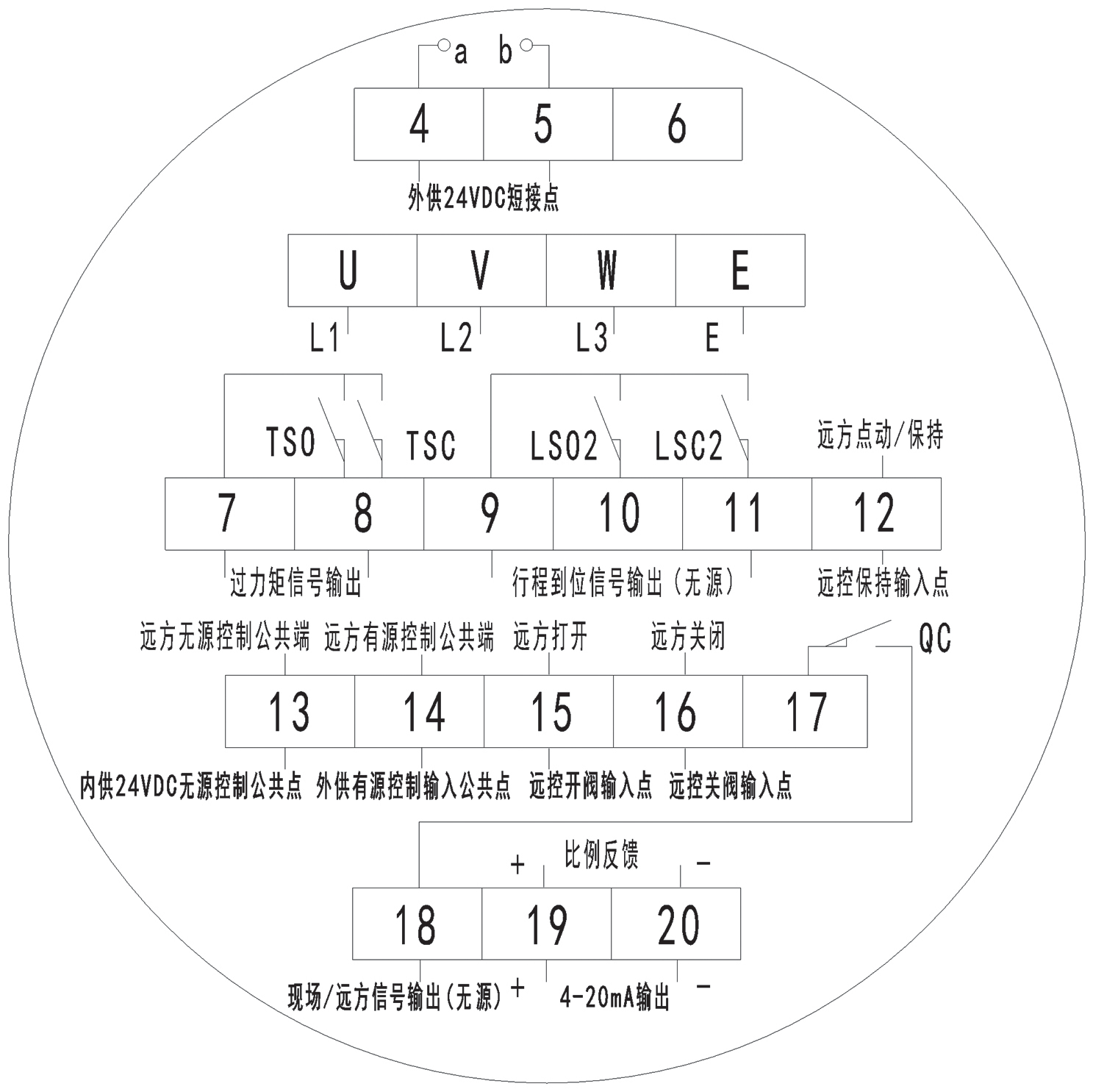

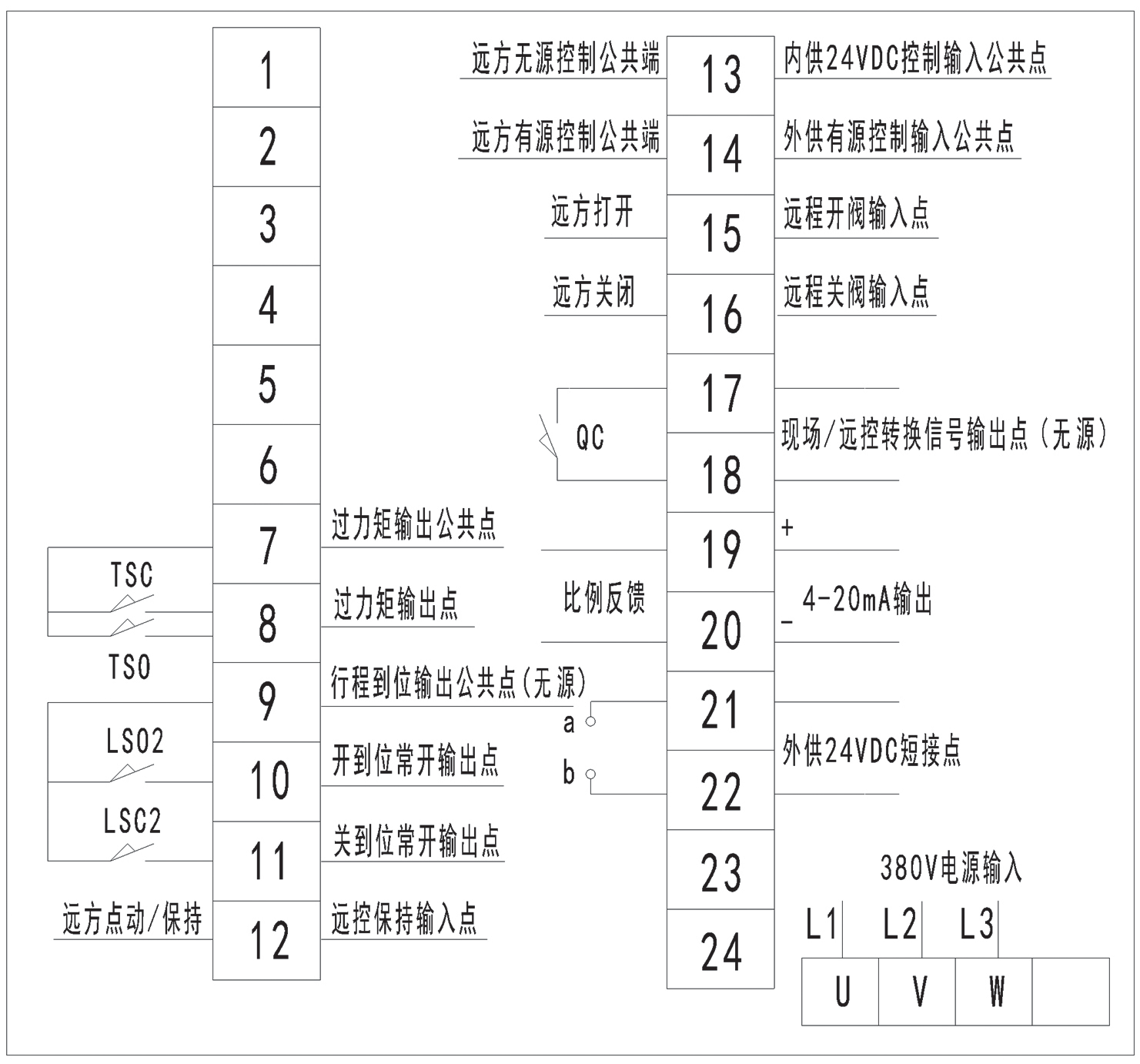

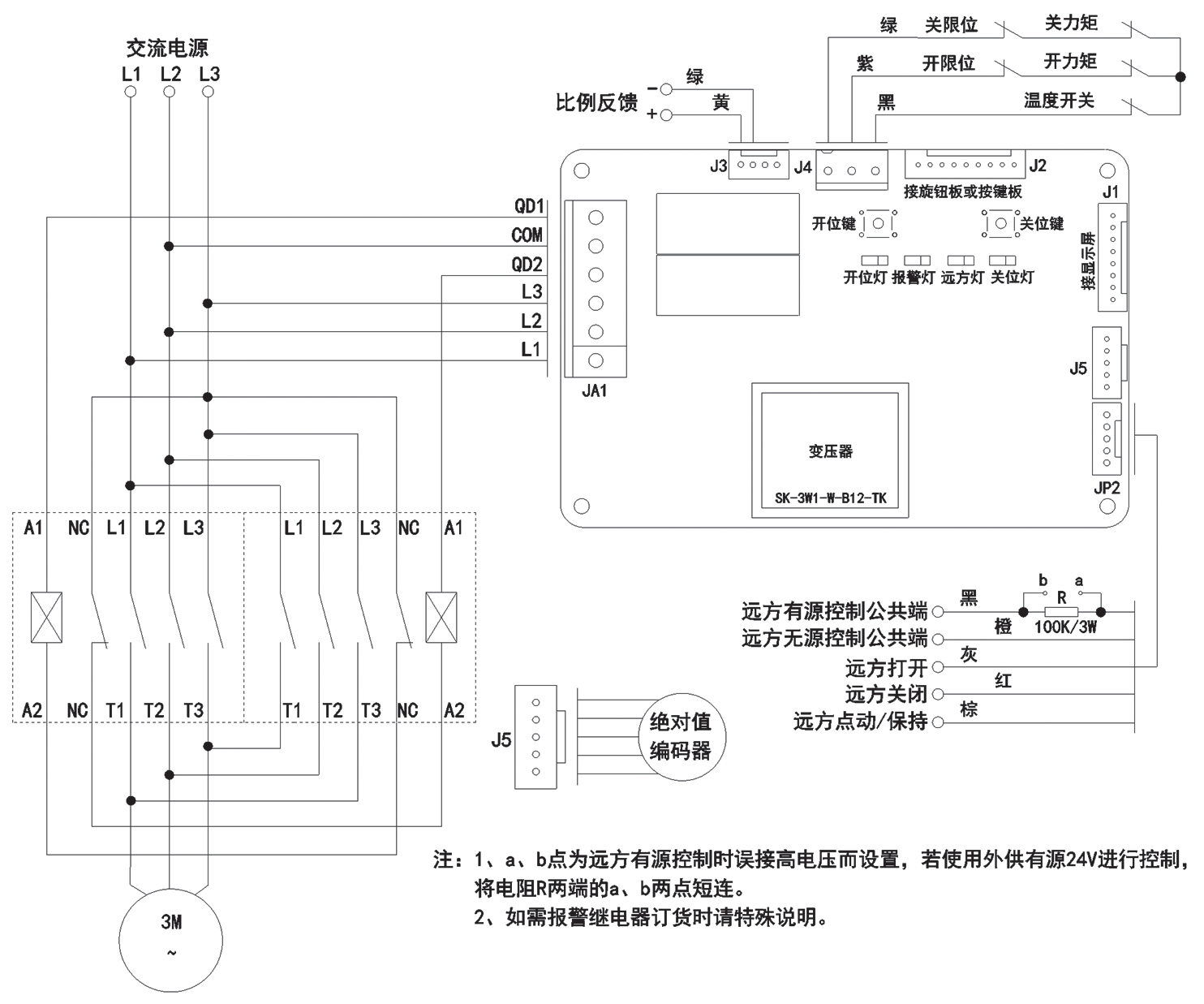

整體開關型：遠程控製為開關量信號稱為整體開關型分為整體開關戶外型和整體開關隔爆型

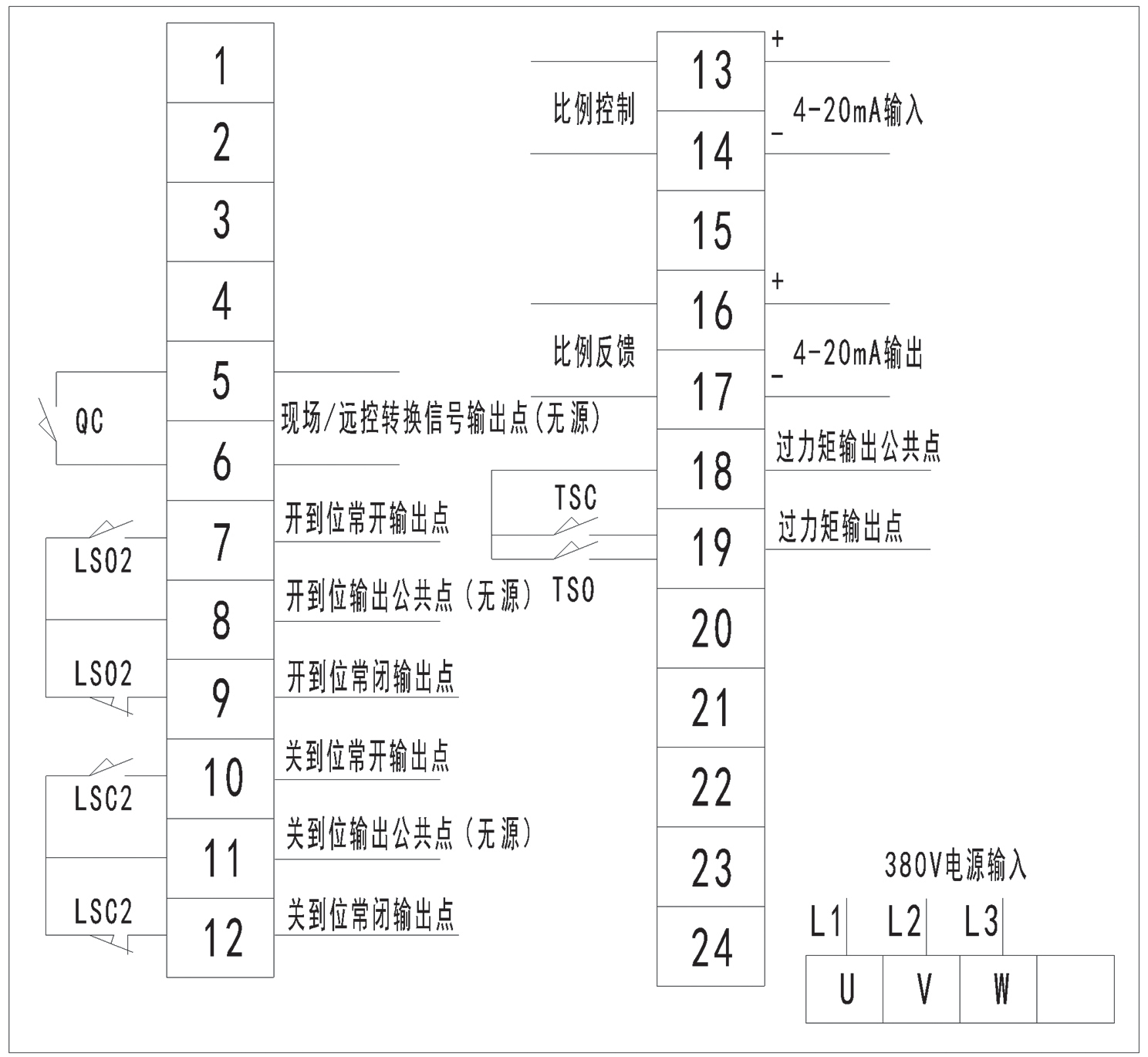

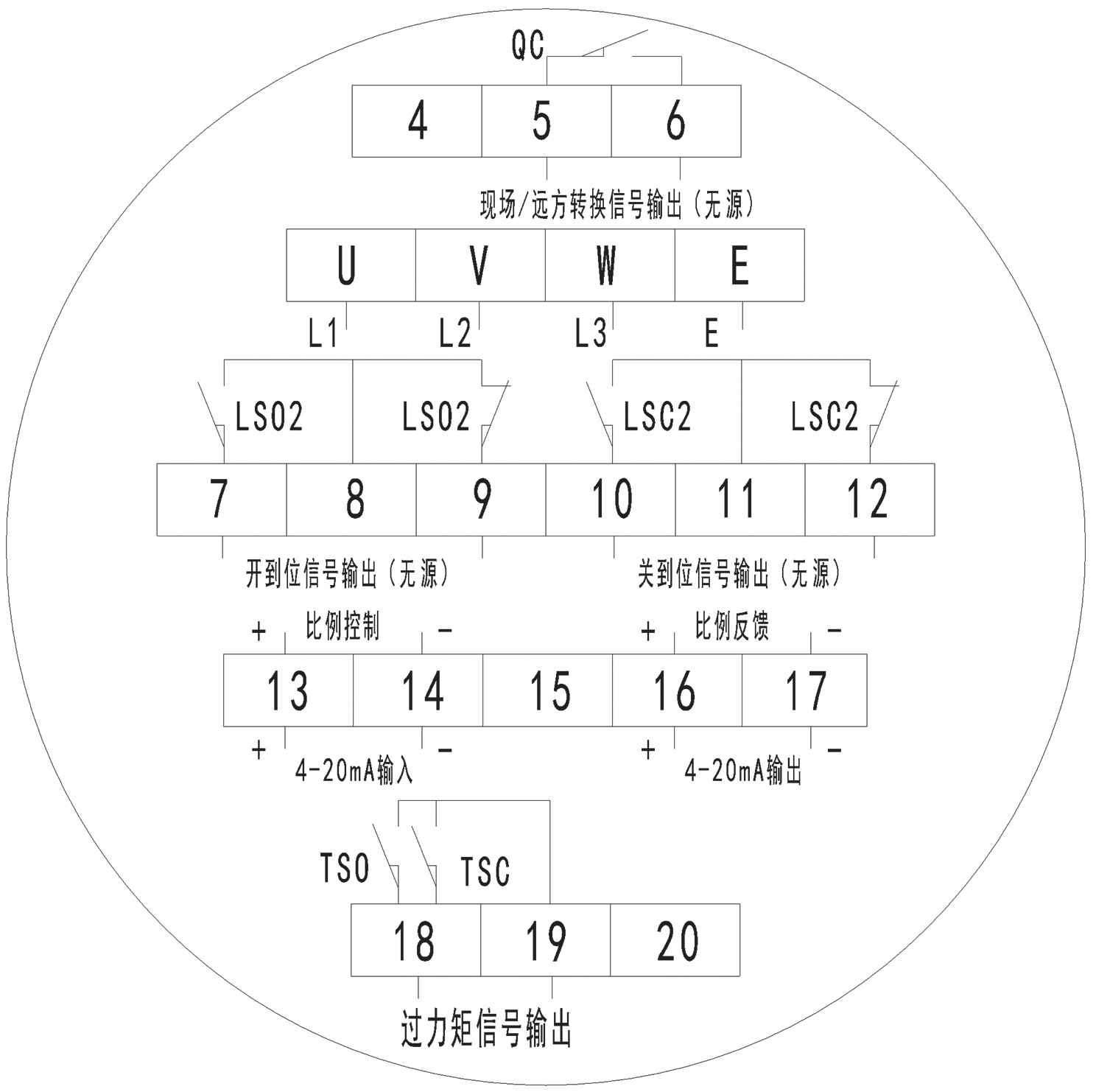

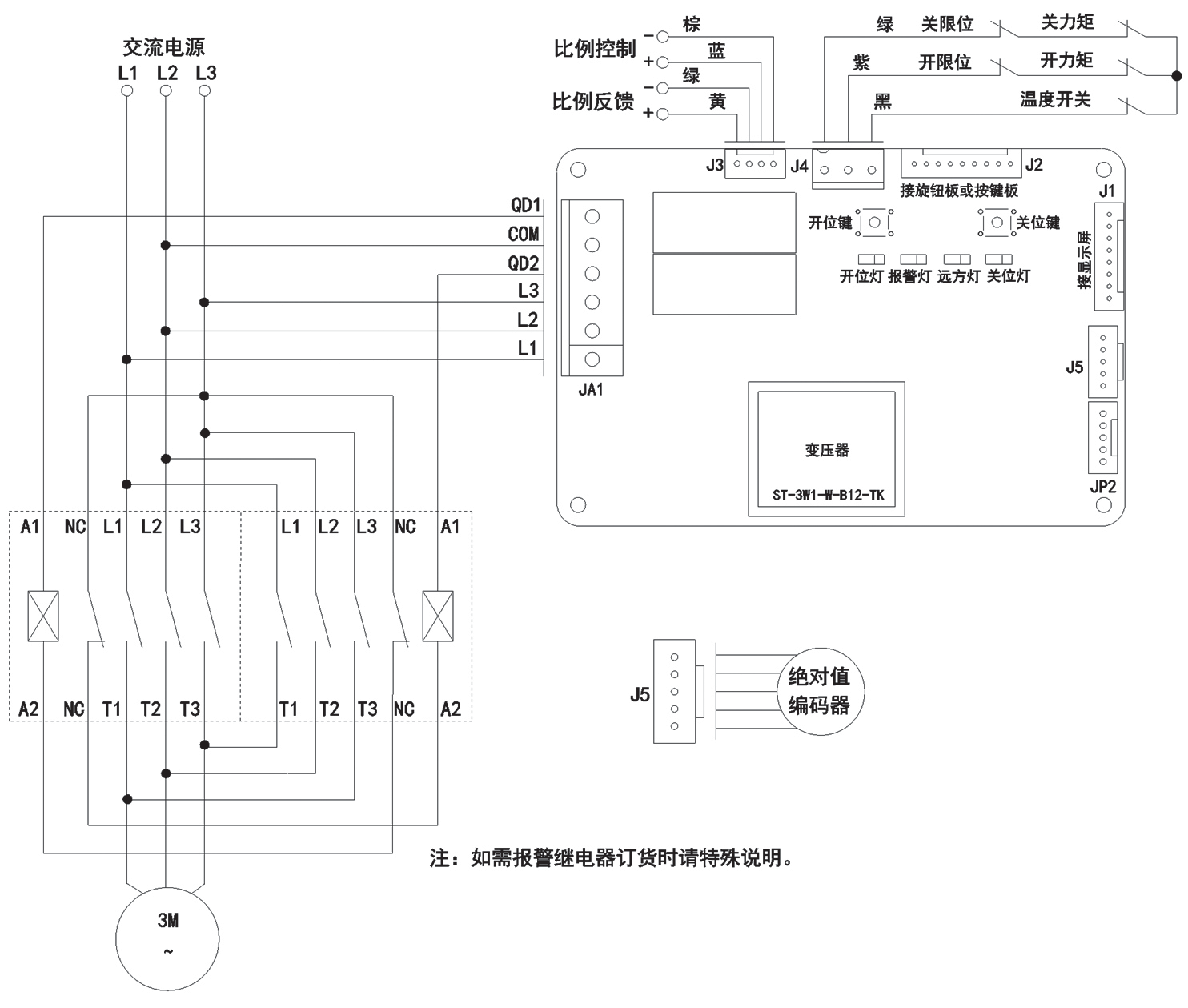

整體調節型：遠程控製為4-20mA模擬量信號稱為整體調節型分為整體調節戶外型和整體調節隔爆型

型號示例
Z30-18W/Z

Z-多回轉閥門電動裝置； 30-公稱扭矩-300N.m； 18-輸出轉速18r/min；W-戶外型；/Z-整體開關型

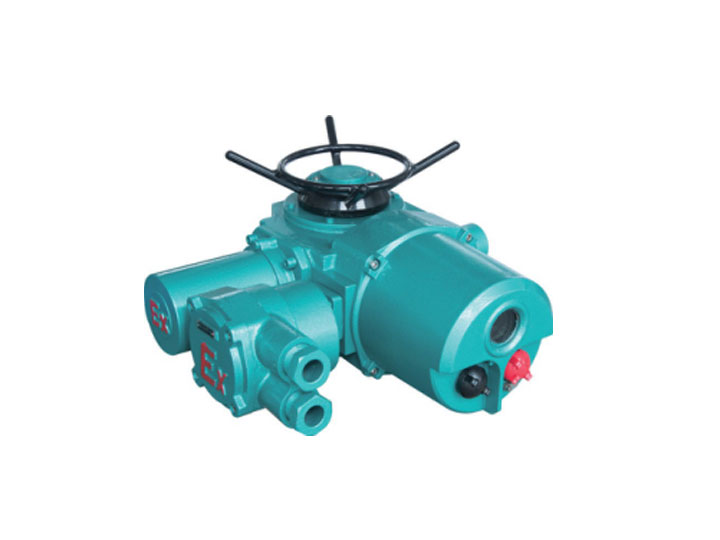

整體型閥門電動裝置-戶外Z型整體型閥門電動裝置-隔爆Z型

型號規格及主要性能參數

型號規格	公稱轉矩（N•m）	公稱推力（KN）	^大閥杆直徑	^大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5/Z(T)	50	20	28	60	1：1	12	0.12	33
Z10/Z(T)	100	40	28	60	1：1	24/36	0.25/0.37	50
Z15/Z(T)	150	40	28	60	1：1	24/36	0.37/0.55	55
Z20/Z(T)	200	100	40	60	1：1	18/24	0.37/0.55	60
Z30/Z(T)	300	100	40	60	1：1	18/24	0.55/0.75	63
Z45/Z(T)	450	150	48	120	1：1 （20：1）	24/36	1.1/1.5	115
Z60/Z(T)	600	150	48	120	1：1 （20：1）	24/36	1.5/2.2	125
Z90/Z(T)	900	200	60	120	1：1 （25：1）	24/36	2.2/3	145
Z120/Z(T)	1200	200	60	120	1：1 （25：1）	24/36	3/4	148
Z180/Z(T)	1800	325	70	150	22.5：1	18/24	4/5.5	260
Z250/Z(T)	2500	325	70	150	22.5：1	18/24	5.5/7.5	265
Z350/Z(T)	3500	700	80	150	20：1	18/24	7.5/10	340
Z500/Z(T)	5000	700	80	150	20：1	18/24	10/15	360

注1：表中帶_輸出轉速為出廠標準轉速，可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）注2：表中^大轉圈數為出廠標準轉圈數，超出圈數可提供四層計數器，其^大轉圈數為表中轉圈數×10

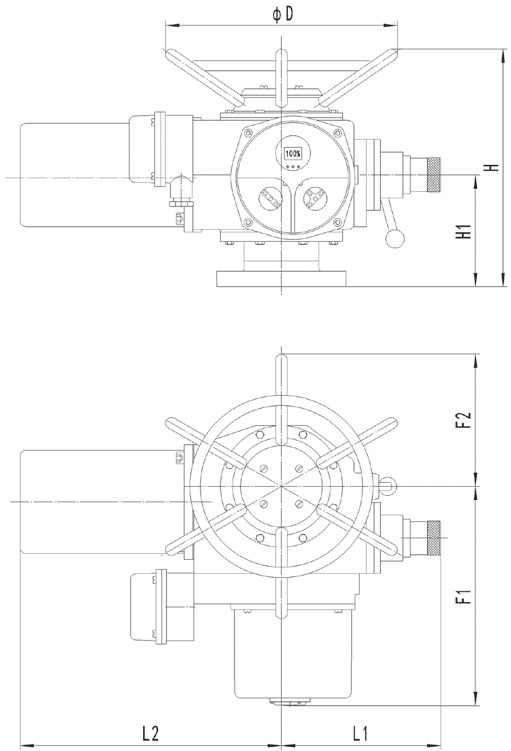

型號	H	H1	L1	L2	F1	F2	ΦD
Z5/Z(T)	230	95	140	250	335	120	170
Z10~Z30/Z(T)	320	130	200	315	375	175	350
Z45/Z60/Z(T)	415	195	280	430	395	235	470
Z90/Z120/Z(T)	455	195	285	490	430	250	500
Z180/Z250/Z(T)	585	250	320	530	480	295	320
Z350/Z500/Z(T)	720	280	400	1080	545	440	565
