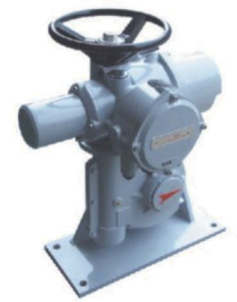

AIQ+BW 部分回轉智能電動執行機構

關鍵詞：AIQ+BW 部分回轉智能電動執行機構

所屬分類：智能型

產品概述：AIQ+BW 部分回轉智能電動執行機構 AIQ+BW執行機構是在AIQ多回轉智能電動執行機構的基礎上加二級減速，實現與大口經，大扭矩的蝶閥、球閥等完成90開閉，力矩範圍1000Nm～63000Nm1.結構堅固，采用雙密封，在現場接線時可有效地防水防塵（IP67/68-2m，48小時）2.三相，單相和直流…

在線谘詢

產品詳情圖片集錦

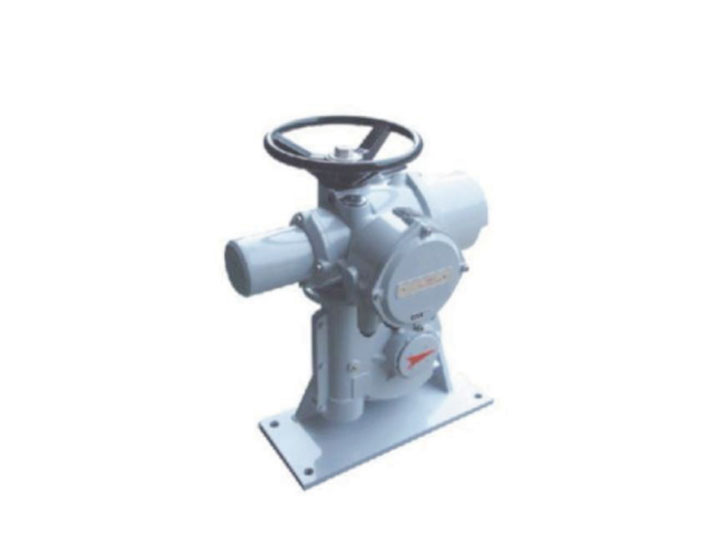

AIQ+BW 部分回轉智能電動執行機構

AIQ+BW執行機構是在AIQ多回轉智能電動執行機構的基礎上加二級減速，實現與大口經，大扭矩的蝶閥、球閥等完成90°開閉，力矩範圍1000N·m～63000N·m

1.結構堅固，采用雙密封，在現場接線時可有效地防水防塵（IP67/68-2m，48小時）
2.三相，單相和直流電源執行機構
3.作為標準功能的內置數據記錄機構
4.兼容irDATM標準，通過insigh pc軟件對執行機構進行本地和遠程分析
5.簡潔、易控製和指示功能
6.顯示狀態和設置的多語言文本顯示屏
7.簡單的力矩和位置控製，增強可靠性
8.綜合控製和指示靈活性
9.有防水或防爆規格可供選擇

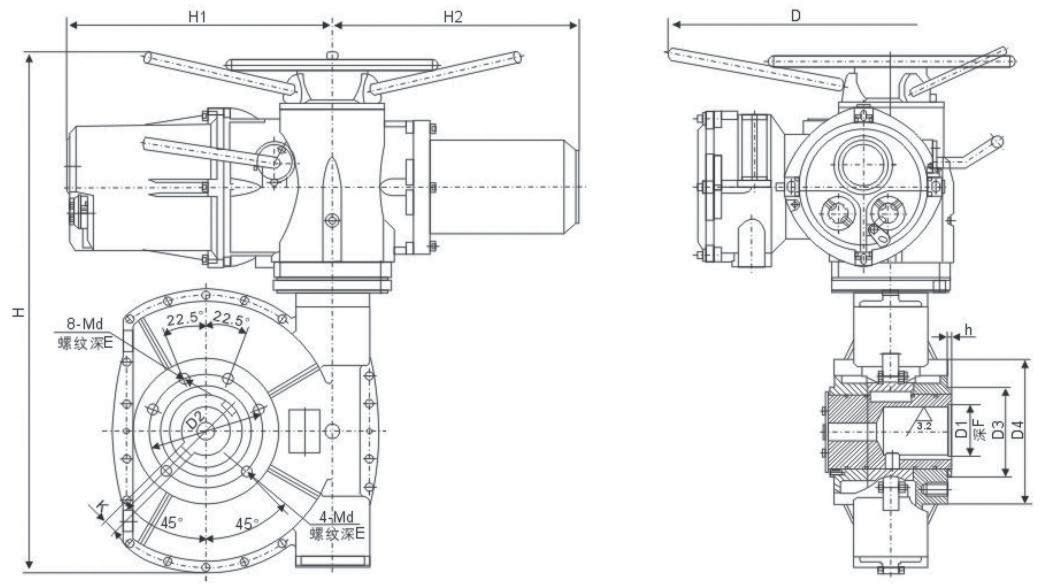

AIQ+BW執行機構結構尺寸

型號	D	D1	D2	D3	D4	E	F
AIQ18+BW1	328	45	125	-	162	20	94
AIQ18+BW2	328	60	140	-	178	25	87
AIQ18+BW3	328	70	165	-	210	25	95.5
AIQ18+BW4	328	70	165	-	210	30	92
AIQ25+BW5	642	70	165	-	218	25	103
AIQ25+BW6	642	75	254	200	-	25	165
AIQ35+BW7	780	-	254	200	-	25	165
AIQ35+BW8	780	-	254	200	-	25	165

型號	K	H	H1	H2	N-φd	b	輸出扭矩（N•m）
AIQ18+BW1	14	558	295	258.5	4-M12	-	1000
AIQ18+BW2	18	603	295	258.5	4-M16	-	1600
AIQ18+BW3	20	685	295	258.5	4-M20	-	2500
AIQ18+BW4	20	739	295	258.5	4-M20	-	4000
AIQ25+BW5	2*20	900	324	357	4-M20	-	6000
AIQ25+BW6	2*20	877	324	357	8-M16	5.5	8000
AIQ35+BW7	2*20	1102	338	357	8-M16	5.5	10000
AIQ35+BW8	2*20	1102	338	357	8-M16	5.5	15000
